Arquitectura Red

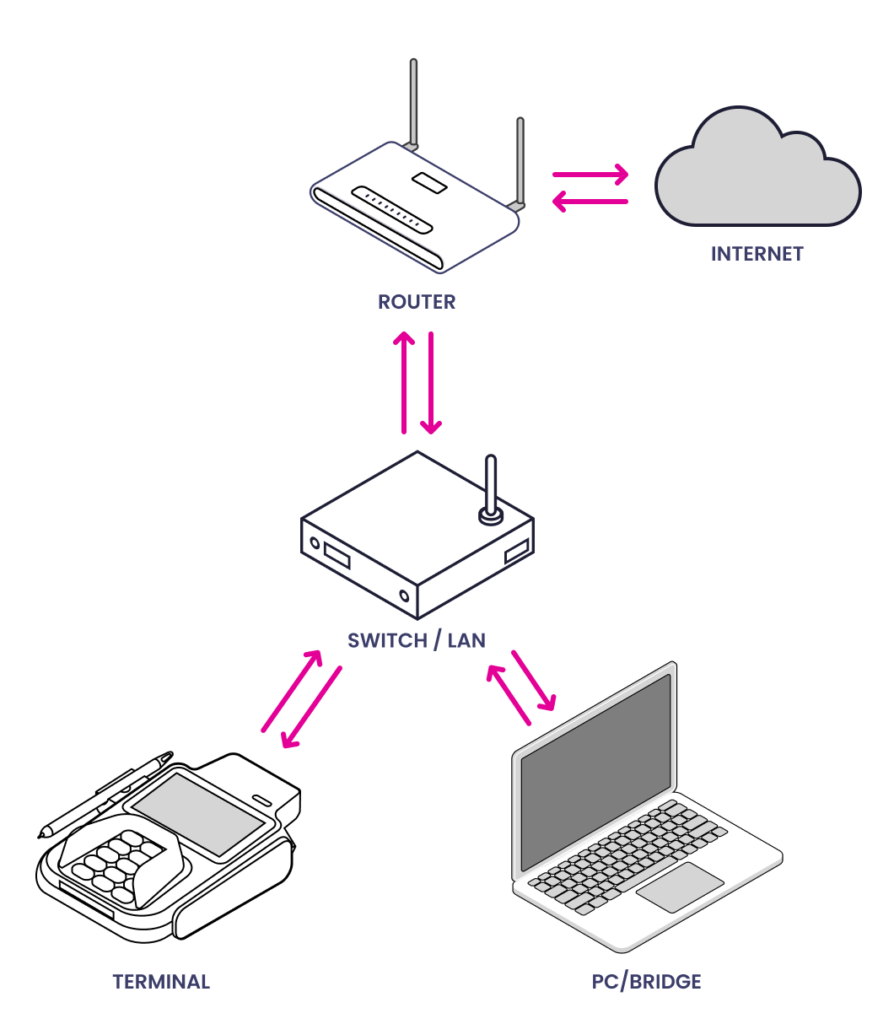

Para la integración de la Pagando Check Pad² se realiza una comunicación por medio de un protocolo TCP/IP. En esta topología, la terminal y la PC que ejecuta el Bridge se conectan a la misma red local (LAN) a través de un switch, en lugar de conectarse directamente entre sí por cable.
- La Pagando Check Pad² y la PC se conectan al mismo switch/red LAN mediante cables Ethernet estándar (no cruzados).
- El router de la red actúa como gateway y provee Internet directamente a la terminal.
- El Bridge, corriendo en la PC, escucha en el puerto 49154 sobre todas las interfaces de red activas de la PC, aceptando la conexión entrante de la terminal por la IP que le asigne esa LAN.
- La terminal se conecta al Bridge usando la IP de la PC dentro de esa red, capturada manualmente durante la instalación.
Configuración de conexión por red (Red)
Paso 1: Conectar al switch
Conectar tanto la PC como la Pagando Check Pad² al mismo switch/red LAN, usando cables Ethernet estándar. Ambos equipos deben quedar en la misma red y poder alcanzarse entre sí.
Paso 2: Fijar la IP de la PC (Bridge) (recomendado)
Confirmar que la PC tenga una IP fija o reservada dentro de esa red (por reserva DHCP o configuración manual), no una IP dinámica que pueda cambiar. Esta es la IP a la que se conectará la terminal.
Si la PC tiene más de un adaptador de red activo (por ejemplo, Wi-Fi y Ethernet a la vez), identificar cuál es el que está en la misma red que la terminal: el Bridge escucha en todas las interfaces disponibles de la PC, así que es responsabilidad del instalador usar la IP correcta al configurarla en la terminal.
Paso 3: Habilitar el puerto en la PC
Verificar que el puerto 49154 esté habilitado (firewall de Windows/macOS y, si aplica, el firewall de la red) para que el Bridge pueda aceptar la conexión entrante de la terminal.
Paso 4: Configurar la IP del Bridge en la terminal
- En la pantalla de espera (standby) de la Pagando Check Pad², mantener presionada la pantalla durante unos segundos. Esto abre una pantalla de configuración reservada para el instalador (sin botón visible, para no confundir al usuario final).
- Capturar la IP de la PC/Bridge definida en el Paso 2 y confirmar.
- La terminal valida el formato de la IP, la guarda de forma persistente en el dispositivo y reconecta automáticamente; no es necesario reiniciar la aplicación.
